Hur testar man isolationsresistansen hos en plint i en elpanel?

Att testa isolationsresistansen hos en plint i en elpanel är ett avgörande steg för att säkerställa säkerheten och tillförlitligheten hos elektriska system. Som en ledande leverantör av kopplingsplintar för elpaneler förstår jag vikten av denna testprocess och är här för att dela med mig av värdefulla insikter om hur man genomför den effektivt.

Förstå isoleringsmotstånd

Isolationsresistans är ett mått på motståndet till flödet av elektrisk ström genom isoleringsmaterialet i en plint. Ett högt isolationsmotstånd indikerar god isolering, vilket hjälper till att förhindra elektriskt läckage, kortslutningar och andra potentiella faror. Å andra sidan kan ett lågt isoleringsmotstånd tyda på skadad isolering, fuktinträngning eller andra problem som måste åtgärdas.

Verktyg och utrustning som krävs

Innan du börjar testa isolationsresistansen hos en plint behöver du följande verktyg och utrustning:

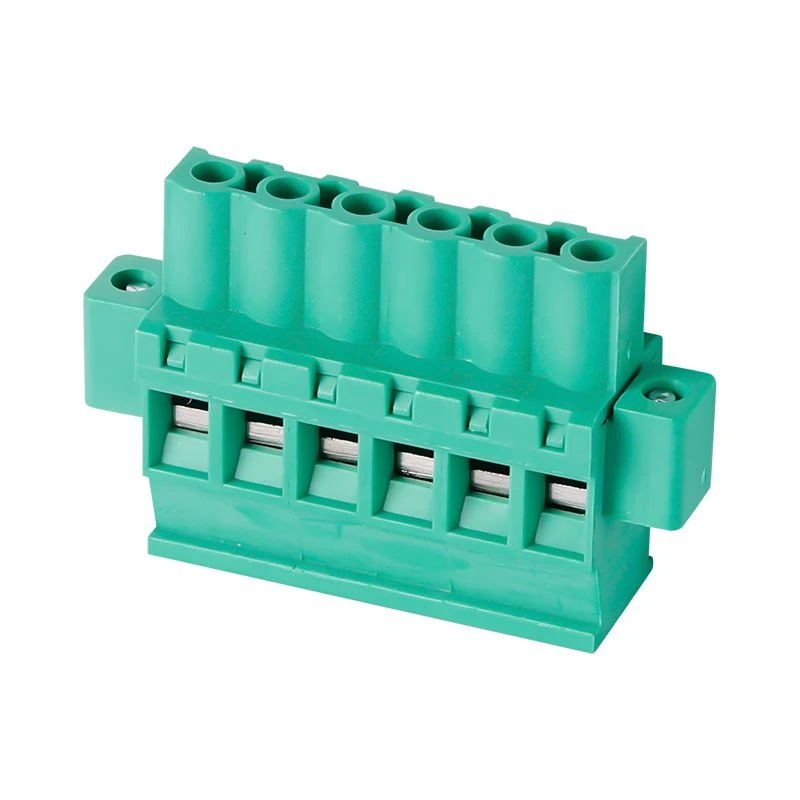

2EDGV-5.0 Plug-in Type Terminal Block 2EDGKBM-5.0 Plug-in Type Terminal Block

Isolationsresistanstestare:Även känd som en megohmmeter eller en megger, används denna enhet för att mäta isolationsresistansen hos elektriska komponenter. Se till att välja en testare med lämpligt spänningsområde och noggrannhet för din applikation.
Säkerhetsutrustning:Bär lämplig personlig skyddsutrustning (PPE), såsom isolerade handskar och skyddsglasögon, för att skydda dig mot elektriska faror.
Skruvmejsel:Du kan behöva en skruvmejsel för att ta bort locket på den elektriska panelen och komma åt kopplingsplinten.

Testprocedur

Följande steg beskriver det allmänna förfarandet för att testa isolationsresistansen hos en plint i en elektrisk panel:

Steg 1: Förbered elpanelen

Stäng av:Innan du börjar testa, se till att stänga av strömförsörjningen till den elektriska panelen. Detta kommer att förhindra elektriska stötar eller skador på testutrustningen.
Isolera terminalblocket:Koppla bort alla elektriska anslutningar till kopplingsplinten för att säkerställa att den är isolerad från resten av det elektriska systemet.
Rengör terminalblocket:Använd en ren, torr trasa för att ta bort smuts, damm eller skräp från kopplingsplinten. Detta kommer att hjälpa till att säkerställa korrekta testresultat.

Steg 2: Ställ in isolationsresistanstestaren

Välj lämpligt spänningsområde:Se tillverkarens instruktioner för att välja lämpligt spänningsområde för din isolationsresistanstestare. Spänningsområdet bör baseras på märkspänningen för kopplingsplinten.
Nollställ testaren:Innan du gör några mätningar, nollställ isolationsresistanstestaren för att säkerställa korrekta avläsningar. Detta kan vanligtvis göras genom att kortsluta testkablarna och justera testaren till noll.

Steg 3: Anslut testkablarna

Anslut testkablarna till terminalblocket:Anslut en testkabel till en plint på plint och den andra testkabeln till en annan plint. Se till att ansluta testkablarna ordentligt för att undvika lösa anslutningar.
Undvik att röra testledningarna:Rör inte vid testkablarna medan testaren är i drift för att förhindra elektriska stötar.

Steg 4: Gör mätningen

Applicera testspänningen:Tryck på testknappen på isolationsresistanstestaren för att applicera testspänningen på kopplingsplinten. Testaren kommer att mäta isolationsresistansen och visa resultatet på skärmen.
Registrera mätningen:Registrera isolationsresistansmätningen i ohm eller megohm. Se till att notera testspänningen och temperaturen vid tidpunkten för mätningen.

Steg 5: Upprepa mätningen

Upprepa mätningen för varje terminalpar:Upprepa mätningsprocessen för varje plintpar på plintblocket för att säkerställa att alla plintar har bra isolationsmotstånd.
Jämför resultaten:Jämför isolationsresistansmätningarna för varje plintpar med tillverkarens specifikationer. Om någon av mätningarna är under det angivna värdet kan det tyda på ett problem med isoleringen.

Steg 6: Återanslut de elektriska anslutningarna

Återanslut de elektriska anslutningarna:När du har slutfört isolationsresistanstestningen, anslut alla elektriska anslutningar till kopplingsplinten igen.
Slå på strömförsörjningen:Slå på strömförsörjningen till elpanelen och kontrollera att kopplingsplinten fungerar korrekt.

Tolka testresultaten

Isolationsresistansmätningarna som erhålls från testprocessen kan ge värdefull information om kopplingsplintens tillstånd. Här är några allmänna riktlinjer för tolkning av testresultaten:

Högt isoleringsmotstånd:Ett högt isolationsresistansvärde (vanligtvis i intervallet flera megaohm eller mer) indikerar god isolering och låg risk för elektriskt läckage.
Lågt isoleringsmotstånd:Ett lågt isolationsresistansvärde (mindre än tillverkarens specificerade värde) kan indikera skadad isolering, fuktinträngning eller andra problem som måste åtgärdas. I det här fallet kan ytterligare undersökning krävas för att identifiera källan till problemet.
Fluktuerande isoleringsmotstånd:Om isolationsresistansmätningarna fluktuerar eller varierar avsevärt mellan olika plintpar kan det tyda på ett problem med plint eller det elektriska systemet.

Vanliga orsaker till lågt isolationsmotstånd

Det finns flera vanliga orsaker till lågt isolationsmotstånd i plintar, inklusive:

Fuktinträngning:Fukt kan tränga in i kopplingsplintens isoleringsmaterial och minska dess isolationsmotstånd. Detta kan orsakas av kondens, vattenläckor eller höga luftfuktighetsnivåer.
Förorening:Smuts, damm, olja eller andra föroreningar kan samlas på ytan av kopplingsplinten och minska dess isoleringsmotstånd. Detta kan orsakas av dålig ventilation, felaktig installation eller exponering för tuffa miljöer.
Mekanisk skada:Fysiska skador på kopplingsplinten, såsom sprickor, brott eller lösa anslutningar, kan också minska dess isolationsmotstånd. Detta kan orsakas av vibrationer, stötar eller felaktig hantering.
Åldrande och slitage:Med tiden kan isoleringsmaterialet i kopplingsplinten försämras på grund av åldrande och slitage. Detta kan påskyndas av faktorer som höga temperaturer, elektrisk stress eller exponering för kemikalier.

Förebyggande åtgärder

För att förhindra lågt isolationsmotstånd och säkerställa kopplingsplintens långsiktiga tillförlitlighet är det viktigt att vidta följande förebyggande åtgärder:

Korrekt installation:Se till att installera plintarna korrekt enligt tillverkarens instruktioner. Detta inkluderar att använda rätt vridmoment för att dra åt skruvarna, säkerställa korrekt inriktning av terminalerna och tillhandahålla tillräcklig ventilation.
Regelbundet underhåll:Utför regelbundet underhåll på den elektriska panelen och kopplingsplinten för att hålla dem rena och fria från föroreningar. Detta inkluderar rengöring av terminalerna, kontroll av lösa anslutningar och inspektion av isoleringen för tecken på skador.
Miljöskydd:Skydda kopplingsplinten från fukt, damm och andra miljöfaktorer genom att använda lämpliga kapslingar, tätningar och packningar. Detta kan hjälpa till att förhindra fuktinträngning och kontaminering.
Kvalitetssäkring:Välj högkvalitativa kopplingsplintar från en välrenommerad leverantör för att säkerställa att de uppfyller de standarder och specifikationer som krävs. Detta kan bidra till att minska risken för för tidigt fel och säkerställa det elektriska systemets långsiktiga tillförlitlighet.

Slutsats

Att testa isolationsresistansen hos en plint i en elpanel är en viktig del för att upprätthålla säkerheten och tillförlitligheten hos elektriska system. Genom att följa stegen som beskrivs i det här blogginlägget kan du genomföra testprocessen effektivt och tolka testresultaten korrekt. Om du har några frågor eller behöver ytterligare hjälp med isolationsresistanstestning eller val av plint är du välkommen att kontakta oss. Vi är en ledande leverantör av plintar för elpaneler och erbjuder ett brett utbud av produkter, inklusive2EDGV-5.0 Plug-in Typ terminalblock,2EDGKBM-5.0 Plug-in Typ terminalblock, och15EDGEVM-2.54 Pluggbart terminalblock. Vårt team av experter är alltid redo att hjälpa dig att hitta rätt plint för din applikation och ge dig den support du behöver.
